TD型斗式提升机

TD型斗式提升机

  • 所属分类:提升机
  • 浏览次数:
  • 发布日期:2021-01-12 09:02:00
  • 产品概述

TD、TH型斗式提升机

一、概况

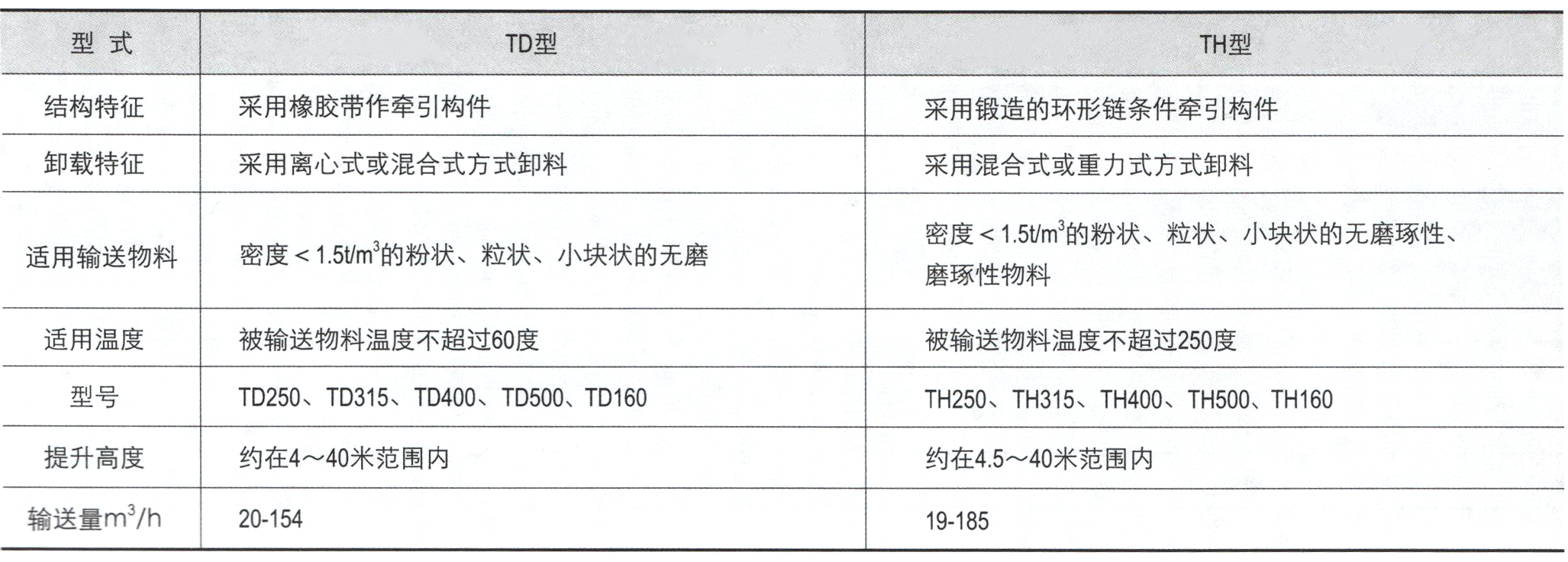

TD、TH斗式提升机是国内常用的垂直式斗式提升机,其主要性能参数符合TB3926-85标准他们的主要特征、用途

见下表:

板式视镜


TD型斗式提升机

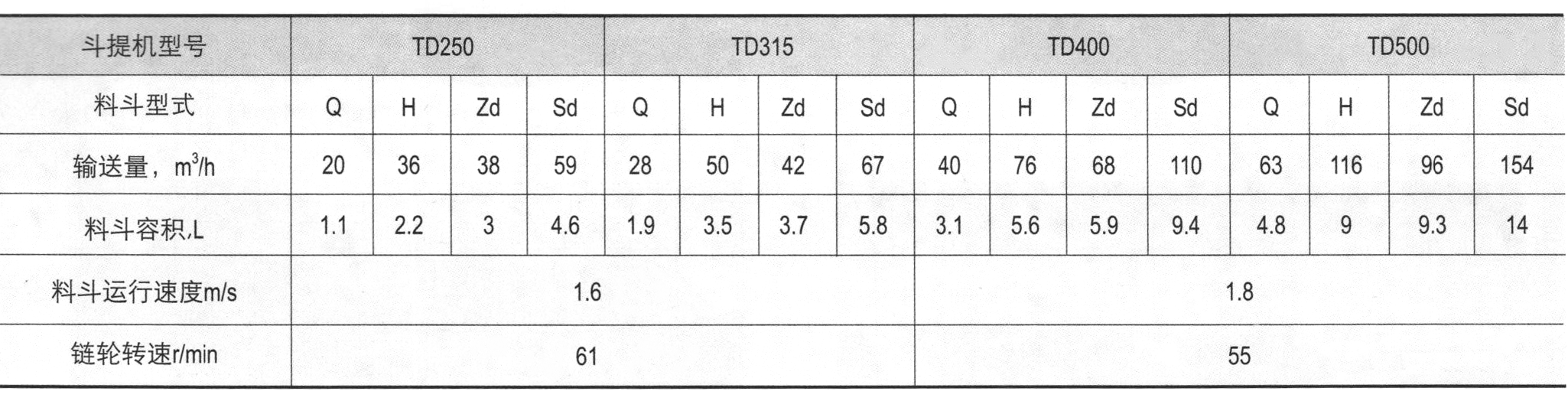

一、技术性能

板式视镜


二、 主要结构

(1)TD型斗提机结构型式

(2)TD型斗提升机的传动装置有两种形式,分别配有YZ型减速器或ZQ(YY)型减速器。YZ型减速器直接安装在轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻、而且其内部带有异型螺逆止器。该减速器噪音低,运传平稳,并随主轴浮动,可消除安装应力。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、Zd型(中斗)、Sd型(深斗)。



TD型斗式提升机外型及安装尺寸

板式视镜

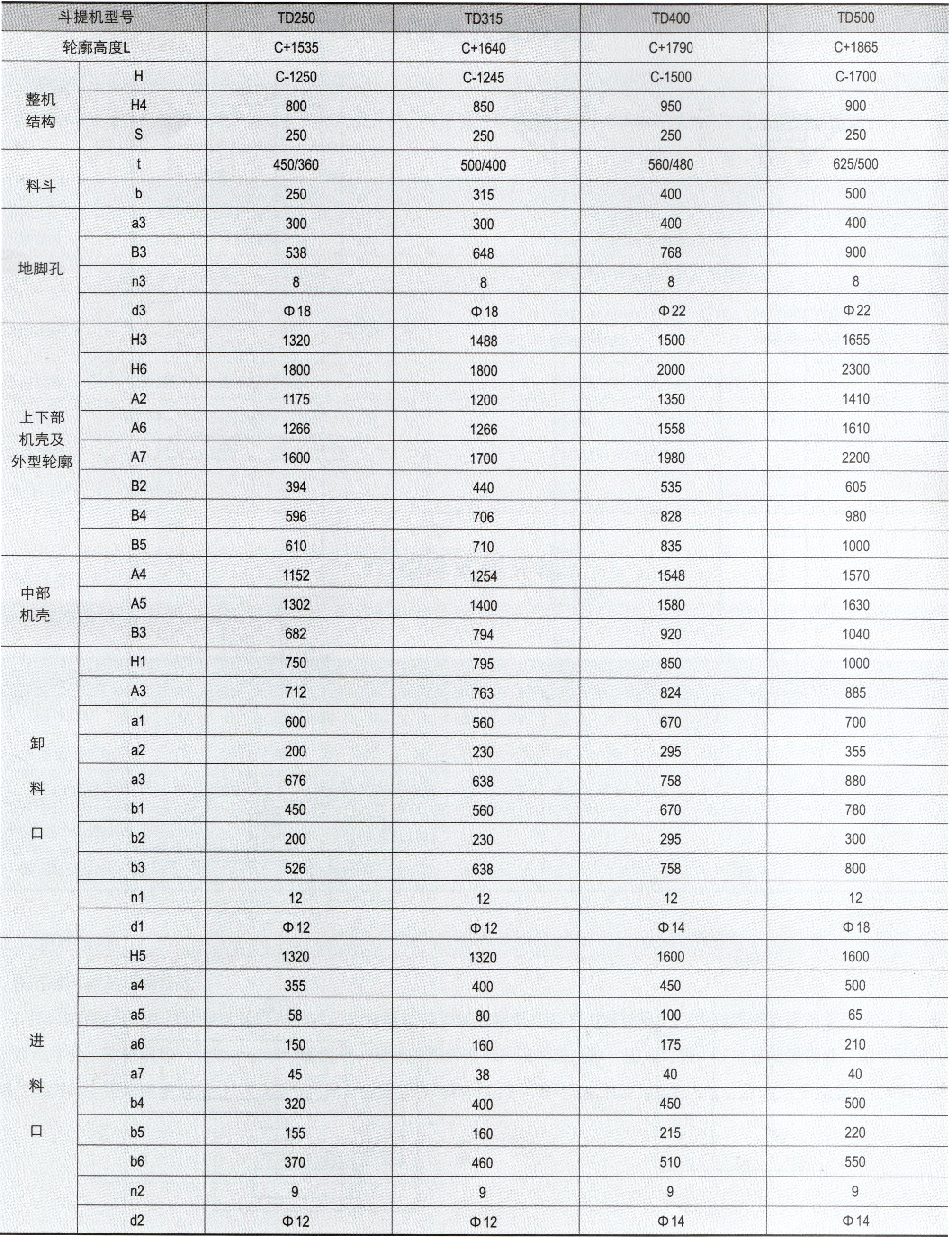

三、安装尺寸表

板式视镜
